Rekonstrukce kotelny a výměna TRV pro ZP MV ČR
2022
Koncem března 2022 jsme získali významnou a poměrně rozsáhlou veřejnou zakázku, jejímž zadavatelem byla Zdravotní pojišťovna ministerstva vnitra České republiky. Předmětem zakázky byla rekonstrukce kotelny pára-voda (objektové předávací stanice) včetně vypracování projektové dokumentace a výměna otopných těles, termostatických ventilů a hlavic pro pracoviště pojišťovny v Ústí nad Labem na adrese Štefánikova 992/16.
V první fázi realizace této zakázky byly dodány a namontovány termostatické ventily RA-N a termostatické hlavice s paroplynovou náplní Danfoss na všechna otopná tělesa v objektu a dále bylo dodáno a namontováno 25 ks otopných deskových těles KORADO RADIK.

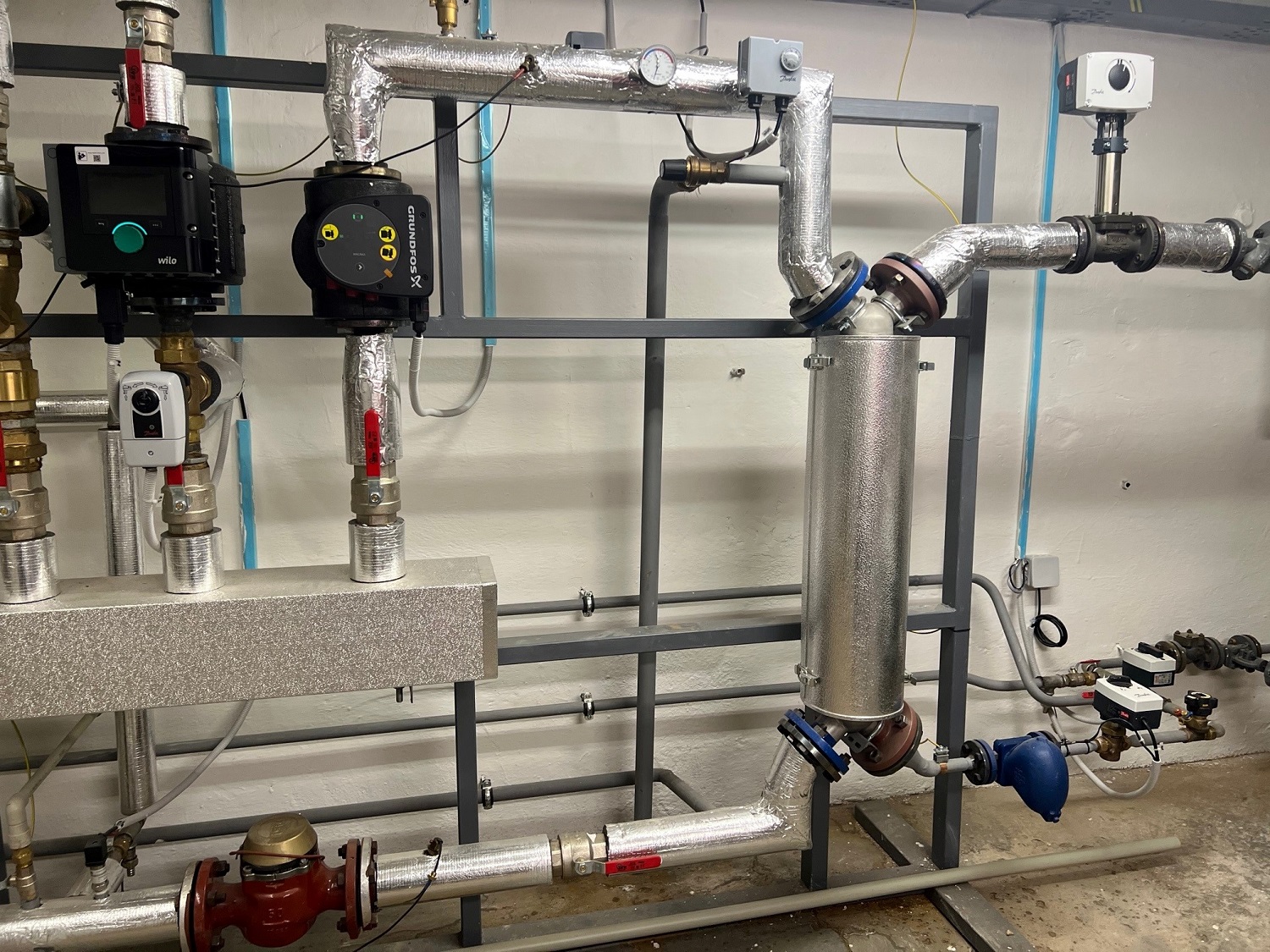

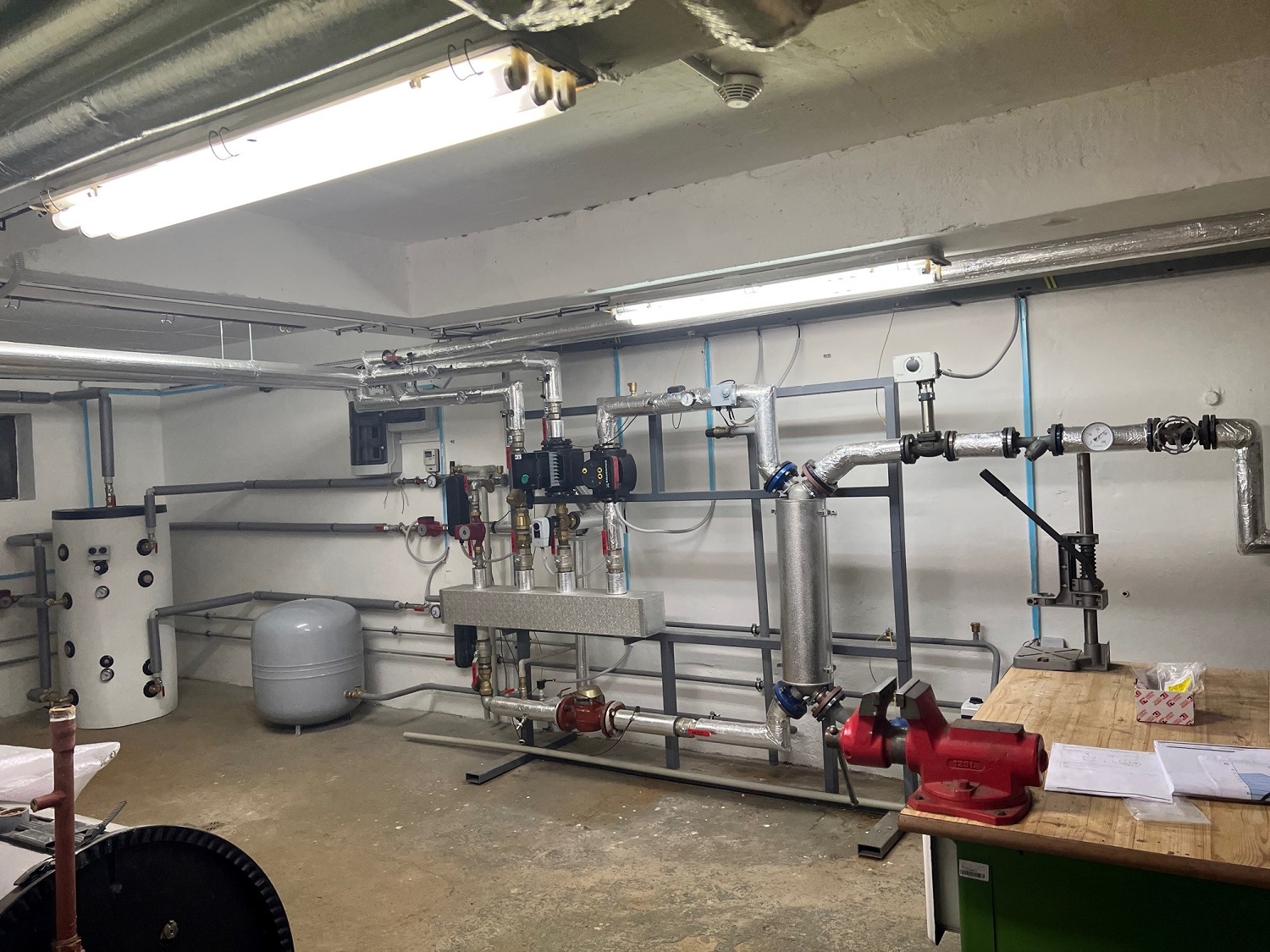

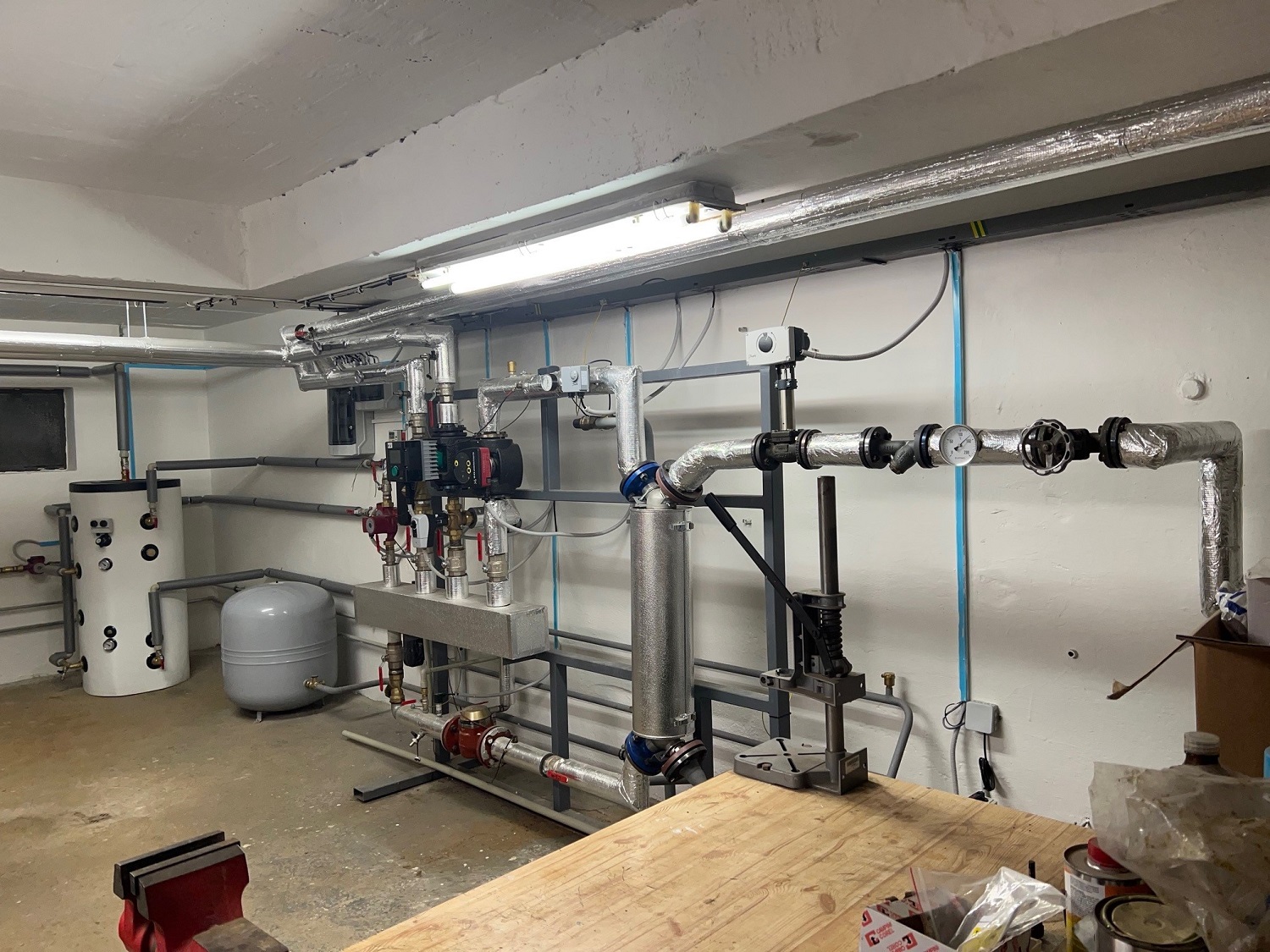

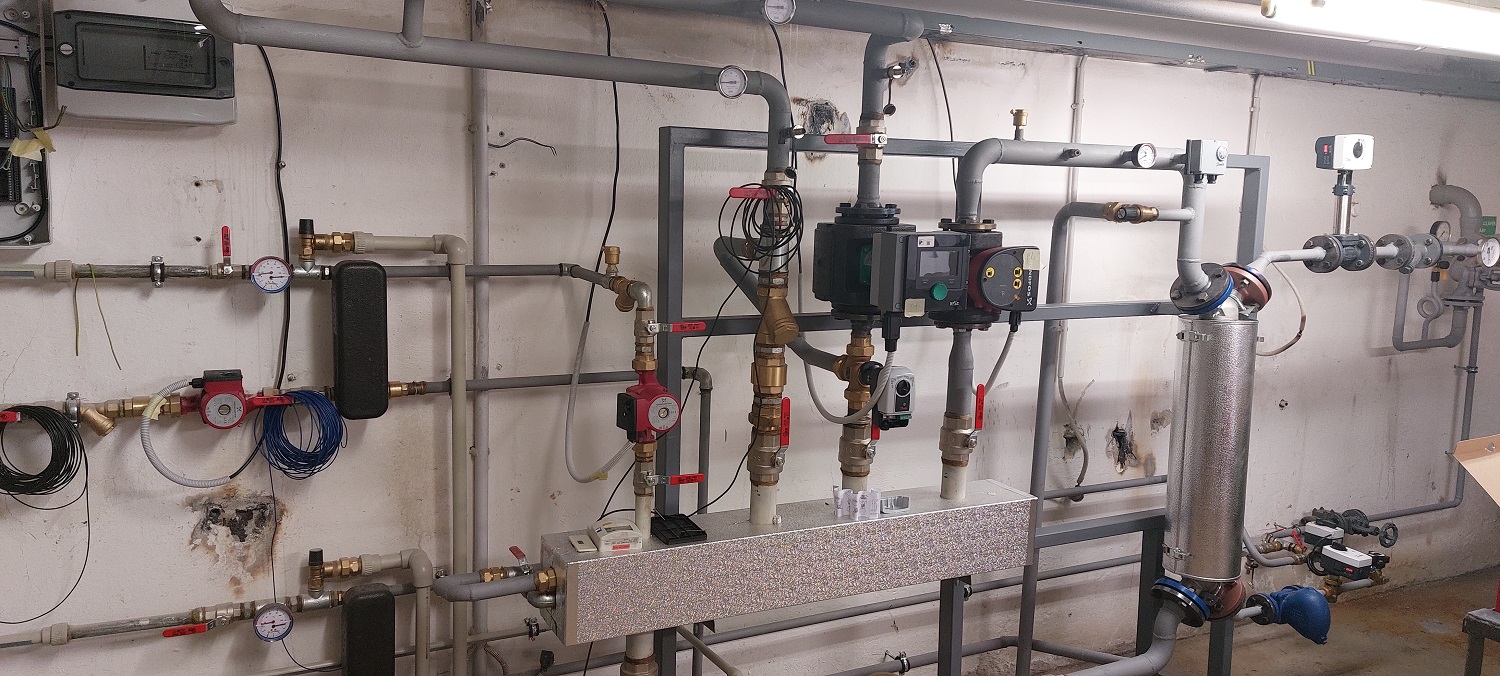

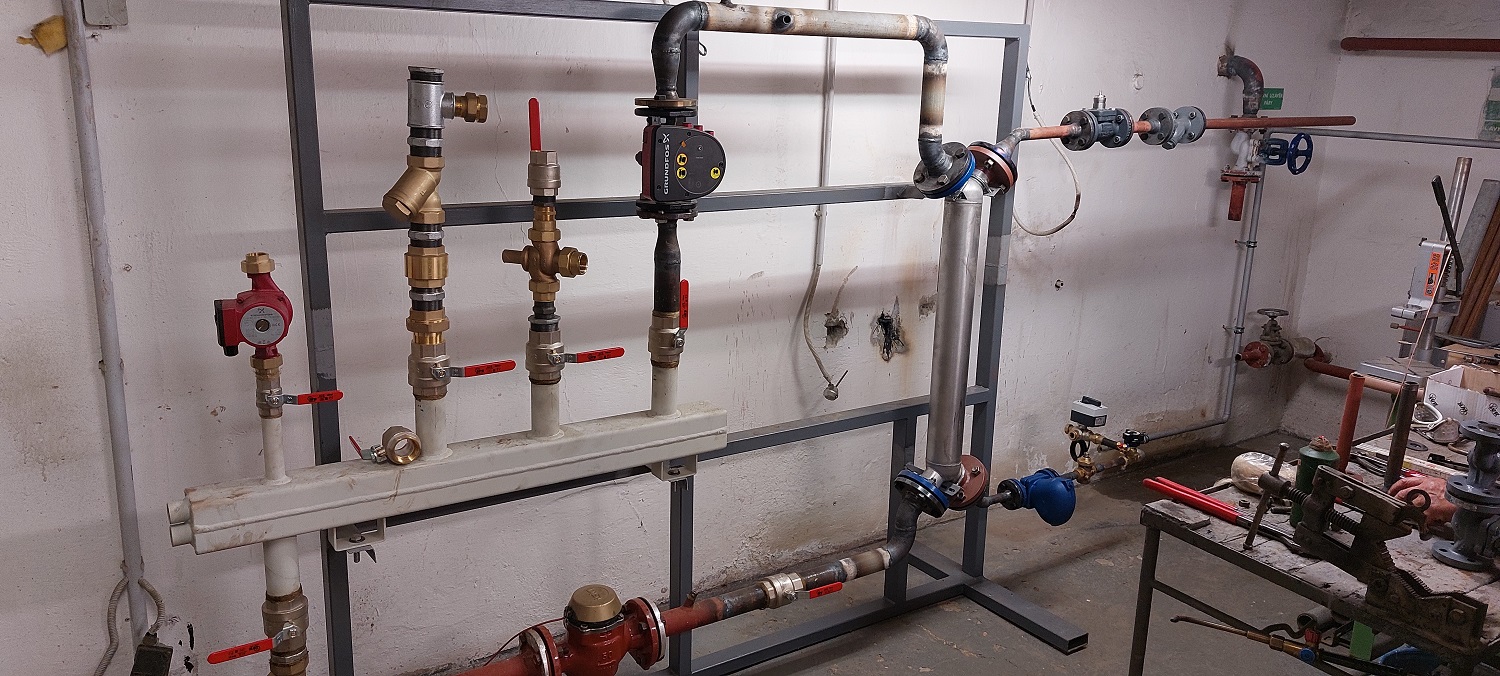

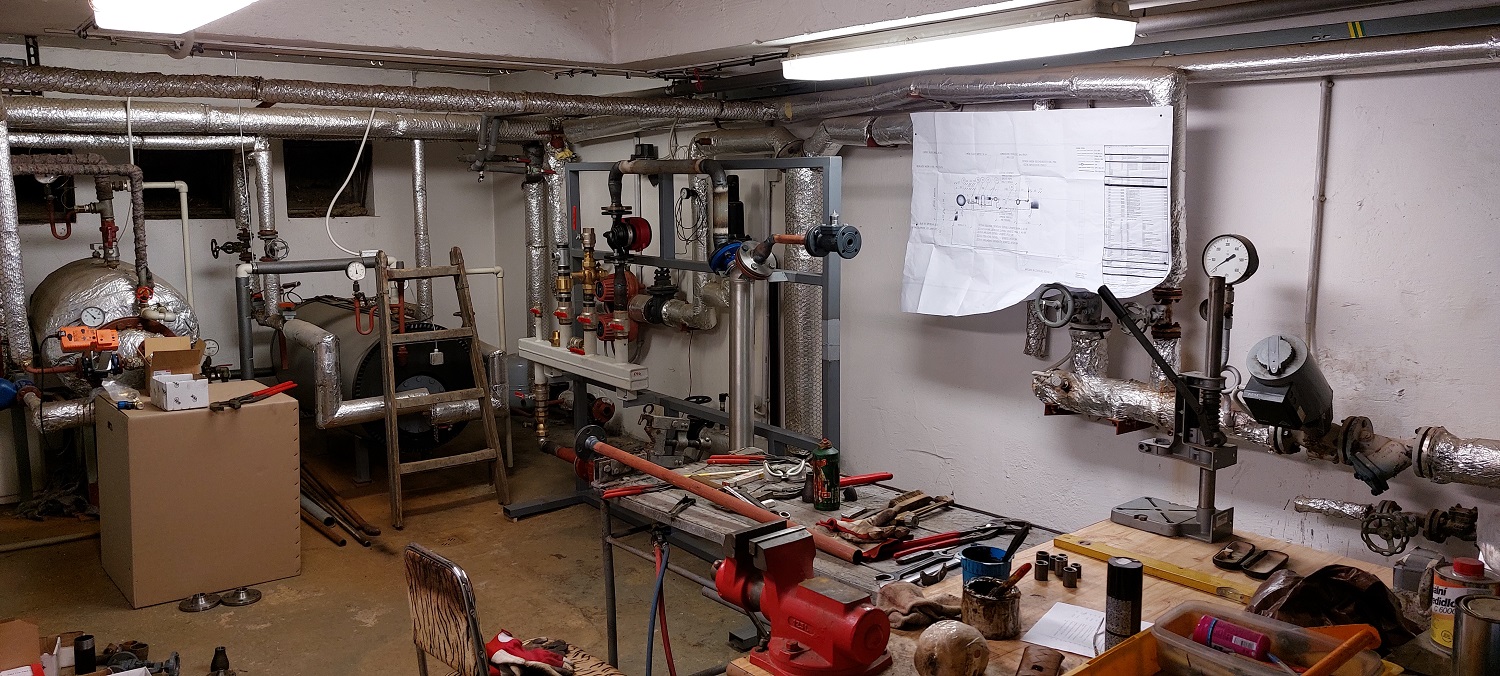

Druhou fází pak byla rozsáhlá rekonstrukce objektové předávací stanice – kotelny. V prostoru bývalé výměníkové stanice byla zhotovena nová kompaktní výměníková a předávací stanice systém pára – voda s tepelným výkonem pro vytápění 150 kW a výkonem pro přípravu teplé vody 30 kW. K převodu tepla je zde využit stojatý výměník s vyšší termickou výškou s hrdly „y“. Do systému předávací stanice je uchycen pomocí přírubových spojů a opatřen tepelnou izolací. Na přívodu páry do výměníku je nainstalována sestava potřebných armatur Danfoss (ruční uzavírací ventil, parní filtr typu „Y“, parní regulační ventil), stejně tak na výstupu z kondenzátu (ruční nastavovací ventil pro nastavení průtoku kondenzátu, plovákový odvaděč kondenzátu, elektronický ventil na regulaci tlaku se servopohonem, třícestný kulový kohout se servopohonem a uzavírací ruční ventil s mezipřírubovou klapkou).

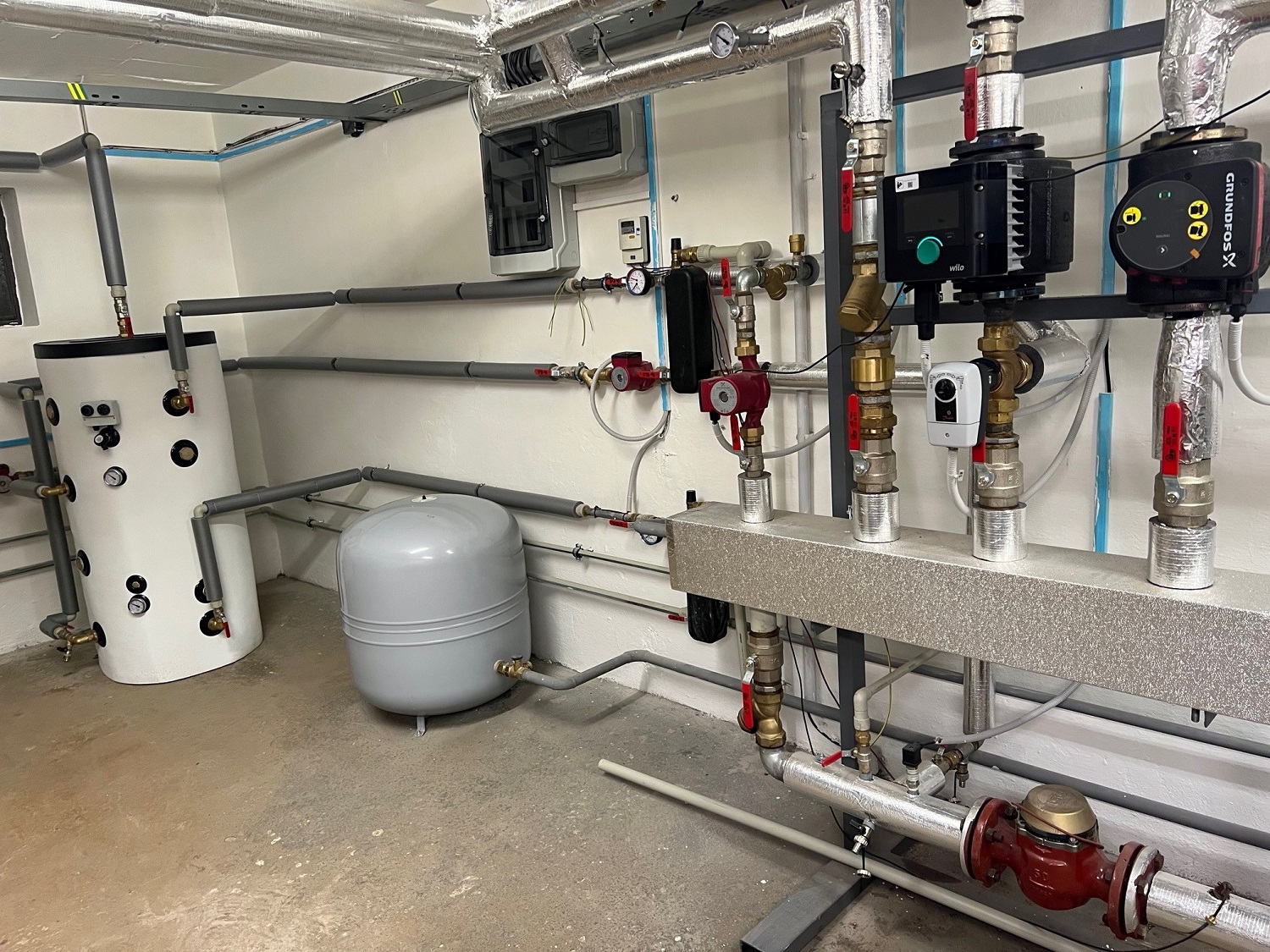

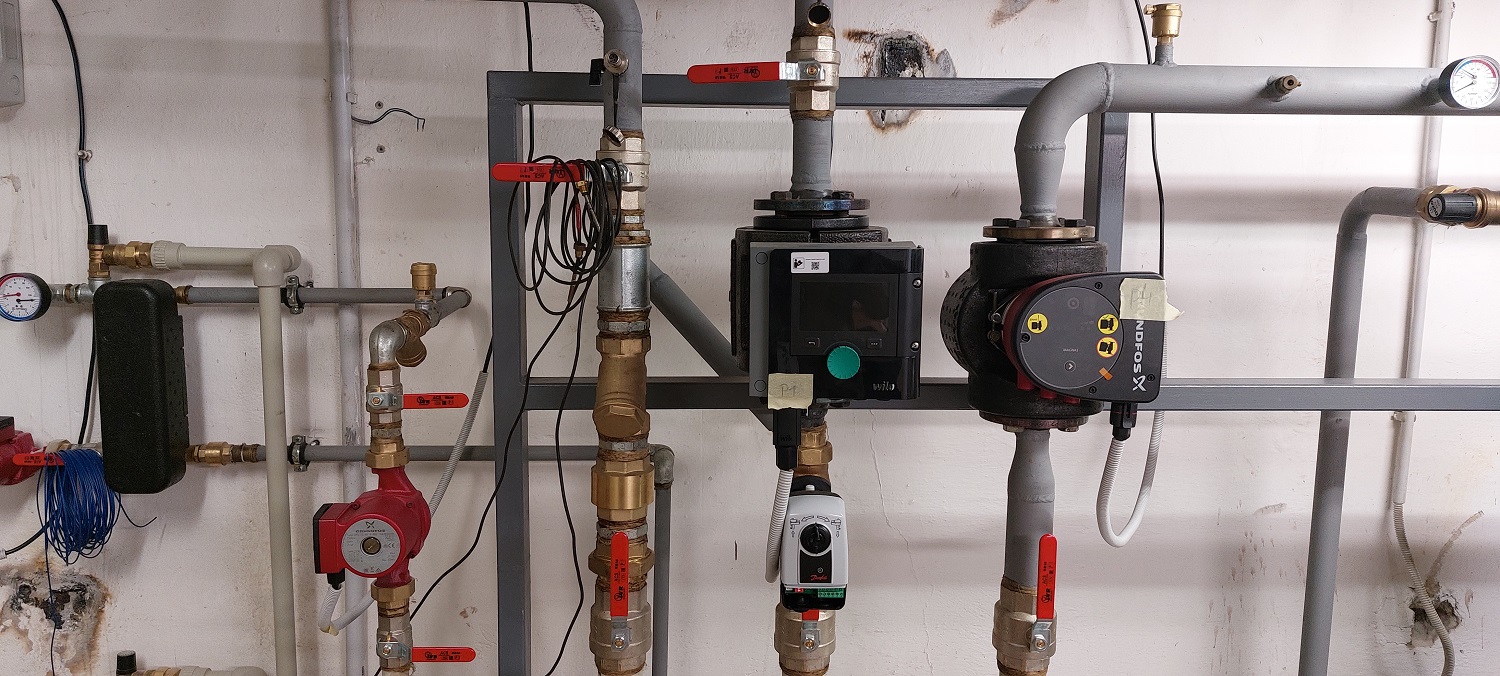

Z výměníku je na sekundární straně namontován kombinovaný rozdělovač na okruhy vytápění a nabíjení akumulační nádoby pomocí deskového výměníku Danfoss. V okruhu vytápění je instalován třícestný regulační ventil s oběhovým čerpadlem Grundfos, které je s ohledem na vytápění parou, tedy možnosti hromadění tepla v hlavě výměníku a nebezpečí vzniku parní bubliny navrženo pro trvalý průtok výměníkem. Kombinovaný rozdělovač je také opatřen zkratovou armaturou. Pro nabíjení teplé vody je v okruhu rovněž umístěno čerpadlo Grundfos. Akumulační nádrž o objemu 200 litrů je opatřena cirkulačním čerpadlem. U všech čerpadel je uzavírání, filtr a zpětná klapka.
Pro měření a regulaci je systém vybaven ekvitermními regulátory Danfoss ECL řady 310 s možností vzdáleného přístupu. Regulátor dvouokruhový řídí parní a topný okruh. Umožňuje spouštění čerpadel a je vybaven řadou čidel. Je nastavený v režimu tzv. hrubého ekvitermu – při nižších venkovních teplotách zvyšuje teplotu tak, aby byla dostatečná pro ohřev radiátorového vytápění, při vyšších venkovních teplotách je limitem dostatečná teplota pro ohřev teplé vody. Druhý regulátor je jednookruhový a řídí systém ohřevu studené vody kondenzátem.
Celý systém je zabezpečen signalizací Siemens „Kotelník“, který zaručuje ochranu proti zvýšení teploty topné vody přes daný limit, překročení teploty prostoru, zaplavení kotelny a nedostatečnému tlaku v sekundárním systému.
